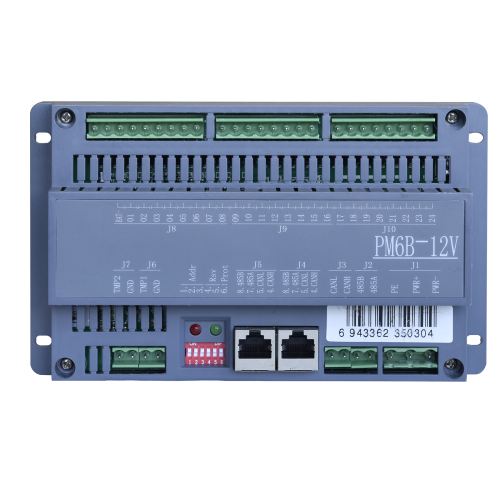

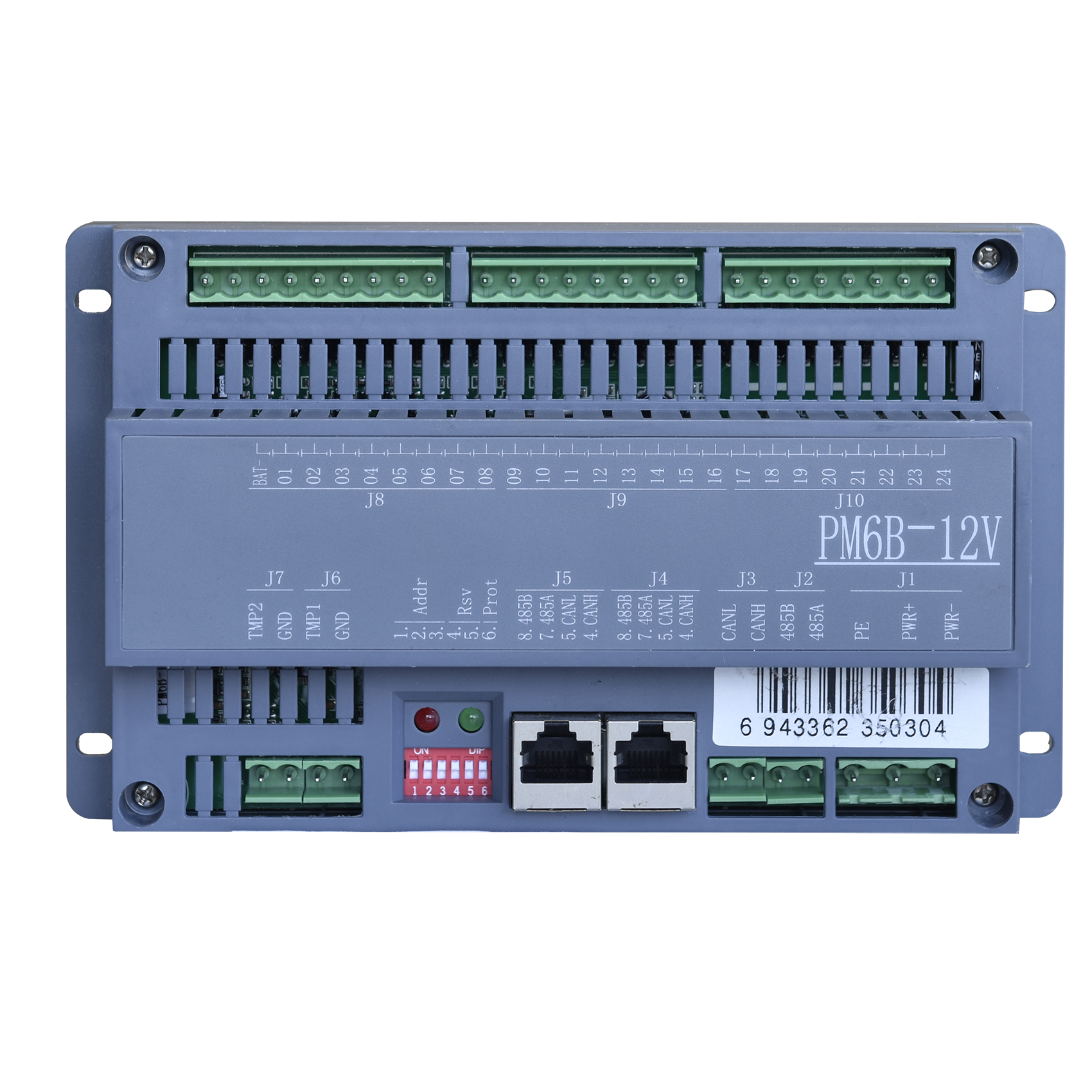

PM6B-2V/ PM6B-12V電池巡檢單元

1 功能說明

? PM6B-2V提供最多56節單體電池電壓檢測，單體電池檢測最大電壓值為6V；可測量2V、4V規格電池，或者多節2V電池串連測量

? PM6B-12V提供最多24節單體電池電壓檢測，單體電池檢測最大電壓值為16V；可測量2V、4V、6V多節電池串連測量

? 提供2路電池溫度監測，監測電池體表溫度或電池安裝環境溫度

? 提供RS485、CAN兩種通信方式

2 PM6B-2V接口說明

PM6B-2V結構與安裝

安裝尺寸、固定開孔尺寸均與PM6A一致。

安裝尺寸：224.3mm×110.3mm，高35.6mm

固定開孔尺寸：213.5mm×82mm，采用M3螺釘固定。

PM6B-2V單元接線說明

% 如用于檢測大于56節蓄電池系統需選用兩臺電池巡檢，具體每個PM6B所接的電池節數，可在PM6-DCM上設置。

% 提供溫度測量功能，配用的溫度傳感器用于監測電池體表溫度或電池安裝環境溫度。

溫度傳感器為熱敏電阻，兩個接線不區分極性，接入 J6/J7即可。

地址設置，采樣二進制方式；撥到“ON”為0，撥到“OFF”為1

撥碼6.Prot：協議選擇

撥到“ON”為Modbus協議，撥到“OFF”為兼容PM3B的協議

跟PM6-DCM通信，該撥碼需撥到ON

接線說明

J2/J3/J4/J5的RS485/CAN接口都是同一個，跟PM6主監控使用RS485連接，不可使用CAN。可以使用網線手牽手連接，此時應使用J4/J5口，也可通過J2進行傳統方式接線。

1.3.2.5 PM6JH絕緣綜合監控單元

1 功能說明

? 檢測2路母線的正負對地電壓

? 配合直流漏電流傳感器、PM6-JCM及PM6K-32/64組成直流絕緣檢測系統

? 交流竄入檢測：系統發生交流電源竄電故障時，能及時發出交流竄電故障報警信息并顯示竄入交流電壓的幅值，同時配合PM6K-32/64可以定位竄入的支路

? 直流互竄檢測：系統發生直流電源互竄故障時，能及時發出直流互竄故障報警信息，同時配合PM6K-32/64可以定位直流互竄的支路

? 內置絕緣測試平衡電阻

? 提供RS485、CAN兩種通信方式

2 硬件說明

PM6JH技術參數

?  供電電壓：80VDC—320VDC

?  母線正負對地電壓測量：2路，精度0.5%，最大300VDC

?  交流竄入電壓測量：2路，精度5%，最大300VAC

?  通訊口：隔離RS485、CAN

%  J1、J6、J7上有直流高壓，維修操作時應注意操作安全。

PM6JH結構與安裝：

安裝尺寸、固定開孔尺寸均與PM6A一致。

安裝尺寸：224.3mm×110.3mm，高35.6mm

固定開孔尺寸：213.5mm×82mm，采用M3螺釘固定。

PM6JH單元設置說明：

撥碼設置采樣二進制方式；撥到“ON”為0，撥到“OFF”為1

1.Add：地址設置，必須撥到ON
