1 功能說明
? 測量合母電壓、控母電壓、電池電壓、母線對地電壓及電池電流和控母電流
? 提供RS485、CAN兩種通信方式
? 提供故障檢測：檢測電池熔斷器、電池開關檢測
? 提供8干接點輸出，包含3路路硅鏈控制輸出
? 電流測量支持霍爾電流傳感器測量
? 母線電壓測量采用共負端直接測量，電池電壓獨立采樣
? 內置絕緣測試平衡電阻
2 硬件說明

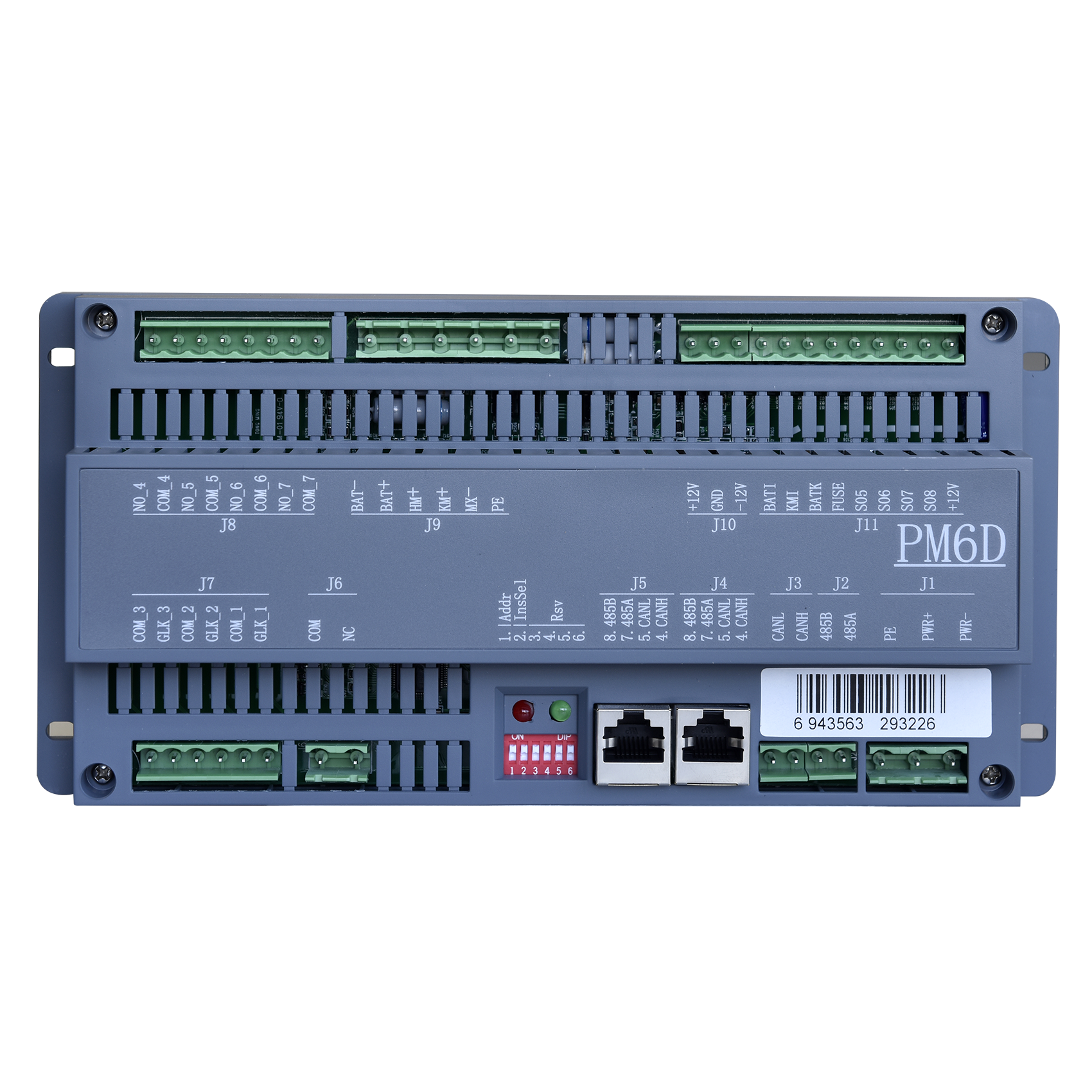

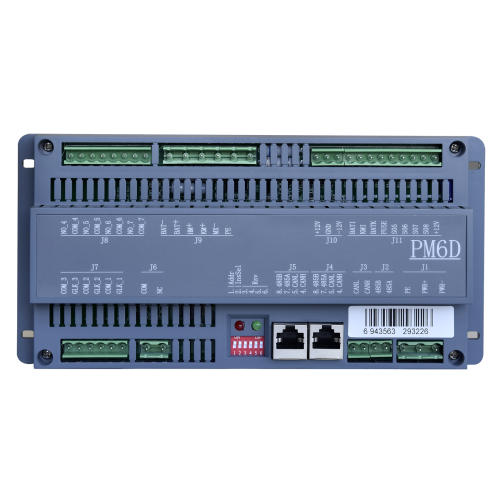

PM6D技術參數
? 供電電壓：80VDC—320VDC
? 電壓測量：3路，精度0.5%，最大300VDC
? 電流測量：2路，精度0.5%，傳感器規格可設置
? 對地電壓測量：2路，控母正對地電壓、控母負對地電壓
? 通訊口：隔離RS485、CAN
? 干接點輸出：8路，含3路硅鏈控制，容量DC220V/0.2A
? 開關狀態檢測：6路，其中4路備用
PM6D接口說明
序號
接口定義
引腳絲印
引腳定義
J1
電源
PWR-
工作電源負極
PWR+
工作電源正極
PE
大地
J2
485通訊口
485A
RS485A
485B
RS485B
J3
CAN通訊口
CANH
CANH
CANL
CANL
J4
RJ45通訊口
4.CANH
CANH
5.CANL
CANL
7.485A
RS485A
8.485B
RS485B
J5
RJ45通訊口
4.CANH
CANH
5.CANL
CANL
7.485A
RS485A
8.485B
RS485B
J6
干接點輸出
NC
第8路(掉電閉合)節點1
COM
第8路(掉電閉合)節點2
J7
干接點輸出
GLK_1
硅鏈控制1（重要接線，請仔細查閱接線說明?。?/span>
COM_1
硅鏈控制1
GLK_2
硅鏈控制2
COM_2
硅鏈控制2
GLK_3
硅鏈控制3
COM_3
硅鏈控制3
J8
干接點輸出
NO_4
第4路(常開)節點1
COM_4
第4路(常開)節點2
NO_5
第5路(常開)節點1
COM_5
第5路(常開)節點2
NO_6
第6路(常開)節點1
COM_6
第6路(常開)節點2
NC_7
第7路(常開)節點1
COM_7
第7路(常開)節點2
J9
直流母線采樣
BAT-
電池電壓負
BAT+
電池電壓正
HM+
合母電壓正
KM+
控母電壓正
MX-
母線電壓負
PE
大地
J10
輔助電源+/-12V
+12V
正12V
GND
地（J11模擬量檢測地）
-12V
負12V
J11
接點檢測
BATI
電池電流（重要接線，請仔細查閱接線說明?。?/span>
KMI
控母電流
BATK
電池開關（重要接線，請仔細查閱接線說明?。?/span>
FUSE
熔斷器開關
S05
電池2電流（重要接線，請仔細查閱接線說明?。?/span>
S06
電池2開關（重要接線，請仔細查閱接線說明?。?/span>
S07
接點檢測輸入7
S08
接點檢測輸入8
+12V
開關量檢測輸入公共點
SW
撥碼開關
1.Addr
地址撥碼
2.InsSel
平衡橋接入撥碼
3
備用撥碼
4
備用撥碼
5
備用撥碼
6
備用撥碼
LED1
紅色LED
Alarm
告警燈
LED2
綠色LED
work
工作燈
% J1、J9上有直流高壓，維修操作時應注意操作安全。
% 必須選用輸出±5V的霍爾電流傳感器。
J7-硅鏈控制輸出：當系統有硅鏈時，J7的3個輸出口為硅鏈控制口，當系統無硅鏈時，J7的3個輸出口可作為普通的干接點使用。
J9-電壓檢測：電池電壓負極單獨接線，應接在電池開關后端，靠近電池組。
J11模擬量檢測：當J11檢測模擬量，如電池電流、控母電流時，模擬量的地為J10-GND。
J11開關量檢測：當J11檢測開關量，如電池開關、電池熔斷器時，公共端為J11-+12V。
備用充電機接線：當系統為三充兩電系統時，備用充電機需要獨立的PM6D檢測。
此時J11-BATI檢測1組電池電流，J11-S05檢測2組電池電流。
J11-BATK檢測備用充電機輸出到一段母線的輸出開關狀態（不是1組電池開關狀態）；
J11-S06檢測備用充電機輸出到二段母線的輸出開關狀態（不是2組電池開關狀態）。
備用充電機以上的接線要求，意味著整個三充兩電系統，每組電池都需要使用兩個霍爾電池電流傳感器（一個給1#PM6-DCM上的PM6D使用，另一個給備用充電機上的PM6D使用），備用充電機輸出到兩段直流母線的兩個開關都需要增加狀態觸點（都是給備用充電機上的PM6D使用）。
安裝尺寸224.3mm×110.3mm，高35.6mm，固定開孔尺寸：213.5mm×82mm，采用M3螺釘固定。PM6D單元設置說明：
撥碼設置采樣二進制方式；撥到“ON”為0，撥到“OFF”為1
1.Add：地址設置，必須撥到ON
2.InsSel：ON為接入PM6D的內部平衡橋；OFF為斷開PM6D的內部平衡橋。
當系統配置了PM6-JCM時，撥碼2需要撥成OFF；
當系統沒有配置PM6-JCM時，撥碼2需要撥成ON。
霍爾電流傳感器的安裝與接線
A. 霍爾電流傳感器參數要求：
工作電壓：±12V
測量范圍：±50A/50A/100A/150A/200A
輸 出：±5V
PM6D繼電器輸出說明：繼電器輸出作為故障輸出，可在主監控上具體設置輸出定義，內部繼電器容量DC220V/0.2A，如超過以上參數需采用中間繼電器（如電鈴輸出應外加中間繼電器）。
% 在上述兩幅硅鏈連接圖中供電正可用直流監控I/O單元J1的1腳、供電負可用直流監控I/O單元J1的6腳；也可外接電源。
-
-
-
