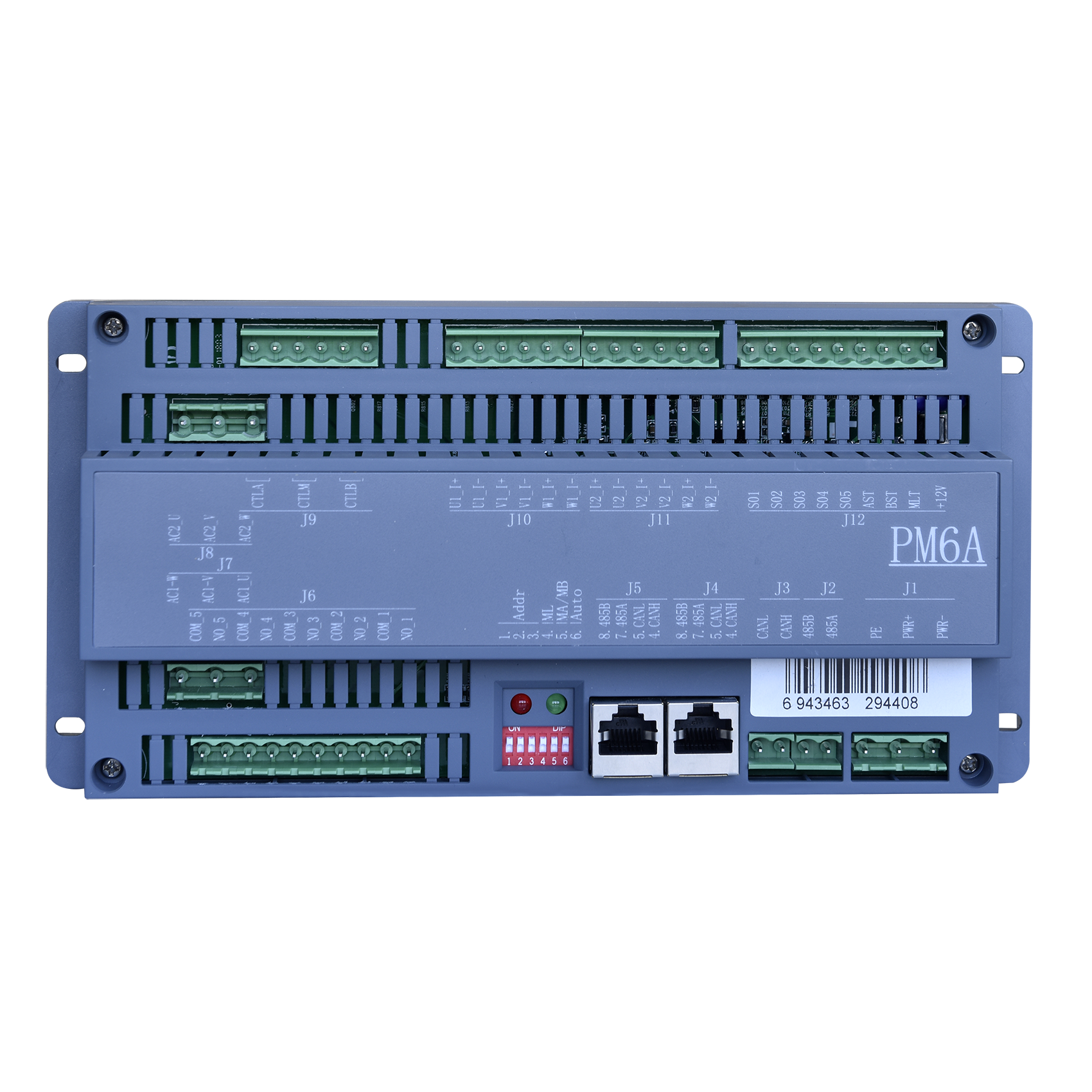

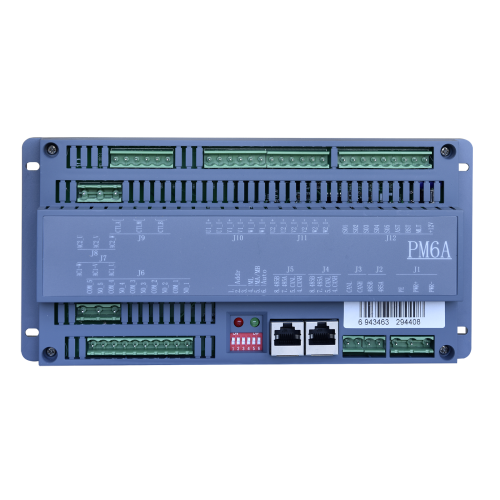

PM6A交流監控單元

1功能說明

?  測量?jī)陕啡嘟涣鬏斎腚妷骸陕啡嚯娏?/p>

?  提供RS485、CAN兩種通信方式

?  檢測交流接觸器狀態：一路、二路及母聯

?  提供8干接點輸出，包含3路交流接觸器控制

?  根據測量的交流輸入電壓自動完成兩路交流輸入自動切換，實現兩路交流互為備用供電

?  實現兩路交流帶母聯接觸器的進線切換控制

?  提供5路備用開關狀態檢測

?  電壓測量直接接入，電流測量采用電流互感器測量

2 硬件說明

PM6A技術參數

?  供電電壓：80VDC－320VDC

?  電壓測量精度：1%

?  電流測量精度：1%

?  電壓測量：6路

?  電流測量：6路

?  交流接觸器控制：3路，含交流母聯接觸器控制

?  開關量測量：8路，含3路接觸器狀態

?  干接點輸出：8路，含3路接觸器控制，容量DC220V/0.2A

?  通訊口：隔離RS485、CAN通訊

PM6A接口說明

%   J7、J8和J9上有交流電壓，維修時要先切斷兩路交流輸入后方可進行，以確保安全

%   J1上有直流高壓，維修操作時應注意安全

%   開關量監測要求輸入為常開無源故障接點

%   交流電流檢測使用交流互感器，輸出直接接入測量端

交流接觸器控制接線說明

交流切換使用J9 的3個干接點輸出控制，在PM6A掉電的情況下，CTLA閉合，CTLM閉合，CTLB斷開。為保證在PM6A掉電或異常時，這3路交流接觸器的控制狀態不失控，因此對這3路接觸器的控制接線有特殊要求：

沒有交流母聯開關：即母聯撥碼（4.ML）撥為ON

此時CTLA接一路交流接觸器控制，CTLM空接，CTLB接二路交流接觸器控制。

有交流母聯開關：即母聯撥碼（4.ML）撥為OFF

此時CTLA接一路交流接觸器控制，CTLM接二路交流接觸器控制，CTLB接交流母聯接觸器控制。

      自動模式（6.Auto撥為ON）交流接觸器控制輸出表：

手動模式（6.Auto撥為OFF）交流接觸器控制輸出表：

交流電流采樣使用互感器方式，要求二次側的額定電流為5A，支持各種規格的一次側額定值，可在主監控上設置。

PM6A可以跟交流電流表、電能表等設備共用交流電流互感器，接線上有特殊要求。

基于安全考慮，交流電流互感器要求有一端接大地，接大地的這端，必須先接PM6A的電流采樣點，PM6A另一個電流采樣點引出去后，再串接交流電流表、電能表等設備。

如圖示，WH為電能表，DA為電流表，S1/S2為互感器二次側的兩端：

注意：

電流互感器二次側S1/S2間不能開路，否則會產生非常高的電壓，有觸電危險，威脅人身安全。

1、     在安裝PM6A交流電流采樣線時，務必把交流斷電，或者先將S1/S2短路（電流互感器二次側間可直接短路，不能開路），安裝完成后再取開短接線。

2、     在帶電更換PM6A時，務必先將S1/S2短路，更換完成，接好電流采樣線后，再取開短接線。

3、     系統正常運行時，不能直接將交流電流采樣端子J10/J11拔開。

PM6A結構與安裝

安裝尺寸：224.3mm×110.3mm，高35.6mm

PM6A交流接觸器接線說明

PM6A單元設置說明

采樣二進制方式；撥到“ON”為0，撥到“OFF”為1。

撥碼1~3為地址撥碼

Auto：交流切換自動、手動選擇，撥到“ON”為自動控制，撥到“OFF”為手動控制；

MA/MB：手動1路和手動2路選擇，撥到“ON”為手動1路，撥到“OFF”為手動2路；

ML：有無交流母聯選擇，撥到“ON”為沒有交流母聯，撥到“OFF”為有交流母聯；

技術參數

 設計數據容量

      YC≤512個

      YX≤512個

      YK≤64個

 傳送數據速度指標

      YX變位≤0.5秒

      YC變化≤0.5秒

      YK返?！?秒

      全數據刷新≤10秒

 支持SNTP對時

 支持異步串口多達4個，速率最高可達115.2kbps

 支持2個以太網口(屏蔽雙絞線）

      通信距離100m單段，可通過適當手段進行延長

      通信速率10/100Mbps

功率損耗

      在額定負載下裝置所消耗的功率交流應不大于15VA，直流應不大于15W

PM6A接口說明

%   J7、J8和J9上有交流電壓，維修時要先切斷兩路交流輸入后方可進行，以確保安全

%   J1上有直流高壓，維修操作時應注意安全

%   開關量監測要求輸入為常開無源故障接點

%   交流電流檢測使用交流互感器，輸出直接接入測量端

交流接觸器控制接線說明

交流切換使用J9 的3個干接點輸出控制，在PM6A掉電的情況下，CTLA閉合，CTLM閉合，CTLB斷開。為保證在PM6A掉電或異常時，這3路交流接觸器的控制狀態不失控，因此對這3路接觸器的控制接線有特殊要求：

沒有交流母聯開關：即母聯撥碼（4.ML）撥為ON

此時CTLA接一路交流接觸器控制，CTLM空接，CTLB接二路交流接觸器控制。

有交流母聯開關：即母聯撥碼（4.ML）撥為OFF

此時CTLA接一路交流接觸器控制，CTLM接二路交流接觸器控制，CTLB接交流母聯接觸器控制。

      自動模式（6.Auto撥為ON）交流接觸器控制輸出表：

手動模式（6.Auto撥為OFF）交流接觸器控制輸出表：

交流電流互感器接線說明

交流電流采樣使用互感器方式，要求二次側的額定電流為5A，支持各種規格的一次側額定值，可在主監控上設置。

PM6A可以跟交流電流表、電能表等設備共用交流電流互感器，接線上有特殊要求。

基于安全考慮，交流電流互感器要求有一端接大地，接大地的這端，必須先接PM6A的電流采樣點，PM6A另一個電流采樣點引出去后，再串接交流電流表、電能表等設備。

如圖示，WH為電能表，DA為電流表，S1/S2為互感器二次側的兩端：

注意：

電流互感器二次側S1/S2間不能開路，否則會產生非常高的電壓，有觸電危險，威脅人身安全。

1、     在安裝PM6A交流電流采樣線時，務必把交流斷電，或者先將S1/S2短路（電流互感器二次側間可直接短路，不能開路），安裝完成后再取開短接線。

2、     在帶電更換PM6A時，務必先將S1/S2短路，更換完成，接好電流采樣線后，再取開短接線。

3、     系統正常運行時，不能直接將交流電流采樣端子J10/J11拔開。

PM6A結構與安裝

安裝尺寸：224.3mm×110.3mm，高35.6mm

PM6A交流接觸器接線說明

PM6A單元設置說明

采樣二進制方式；撥到“ON”為0，撥到“OFF”為1。

撥碼1~3為地址撥碼

Auto：交流切換自動、手動選擇，撥到“ON”為自動控制，撥到“OFF”為手動控制；

MA/MB：手動1路和手動2路選擇，撥到“ON”為手動1路，撥到“OFF”為手動2路；

ML：有無交流母聯選擇，撥到“ON”為沒有交流母聯，撥到“OFF”為有交流母聯；
